一台PoE工业交换机可以给多少设备供电?

2017-12-07 08:44:50

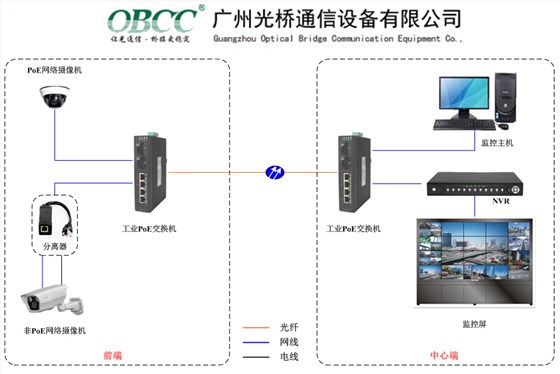

一台PoE工业交换机可以给多少设备供电?随着供电技术的发展,现在使用的很多网络设备都支持PoE供电。在网络监控施工中,为了减少布线成本以及更加方便快捷,绝大多数工程商会考虑采用PoE供电,即采用PoE交换机给监控摄像头供电。

1207


1
PoE交换机供电标准


初次接触PoE供电的朋友,也许对PoE交换机不甚了解,也不知道如何选择,更不知道一台PoE交换机可以 给多少设备供电。


看要一台PoE交换机能同时给多少摄像头供电,要考虑两个方面:PoE交换机的供电标准和PoE交换机的总供电功率。 PoE交换机的供电功率可以理解为PoE交换机的单端口供电功率。 市场上流行的PoE交换机有两种标准,IEEE802.3af和IEEE802.3at。

IEEE802.3af标准定义了供电功率为15.4W,IEEE802.3at标准定义了供电功率可达30W,由于供电标准不同其单端口供电功率也不同。比如摄像头功率为9W,使用af标准的PoE交换机即可;

若摄像头功率为20W,需使用af标准的PoE交换机;若摄像头功率为30W以上,就需要使用专用PoE供电模块供电了。

一般来说,一个同时支持af和at供电标准的PoE交换机,它的供电功率是自适应的。比如,它连接的是5W的设备,那么提供5W的电力;如果连接的是20W的设备,那么就提供20W的电力。


2
PoE交换机的总功率


PoE交换机的总功率是一个非常重要的指标,直接关系到可以带多少摄像头。以电源功率是400W的、24端口的PoE交换机来说,除去损耗后PoE交换机总功率大概为370W。

在IEEE802.3af标准下,它能够供满24个端口(370/15.4=24),即可以同时给24个摄像头供电,也就是满载供电。但如果是按照IEEE802.3at标准的单口最大供电功率30W计算,同时最多就只能给12个端口供电了(370/30=12)。

实际使用中,很多普通网络摄像头的最大功耗较低,基本不超过15W,如果这时每个PoE端口按照最大功率(比如30W)去预留供电功率的话,就会出现有的端口PoE功率用不完,而有的端口却分不到功率的情况。比如,有些PoE交换机均支持动态功率分配,可以避免这种情况。在选购PoE交换机时,要看交换机是否支持动态功率分配,这样每个端口只分配实际使用的功率,这样就能更高效地利用PoE交换机的供电功率。


3
经验分享:


1.采用支持动态功率分配的交换机,才能使供电效率最高;

2.先了解被供电设备的最大功耗,然后用PoE交换机的总供电功率除以最大功耗,就能得出一台PoE交换机能给多少台设备供电。
